Kit d'adaptation Austin Healey 6 cylindres

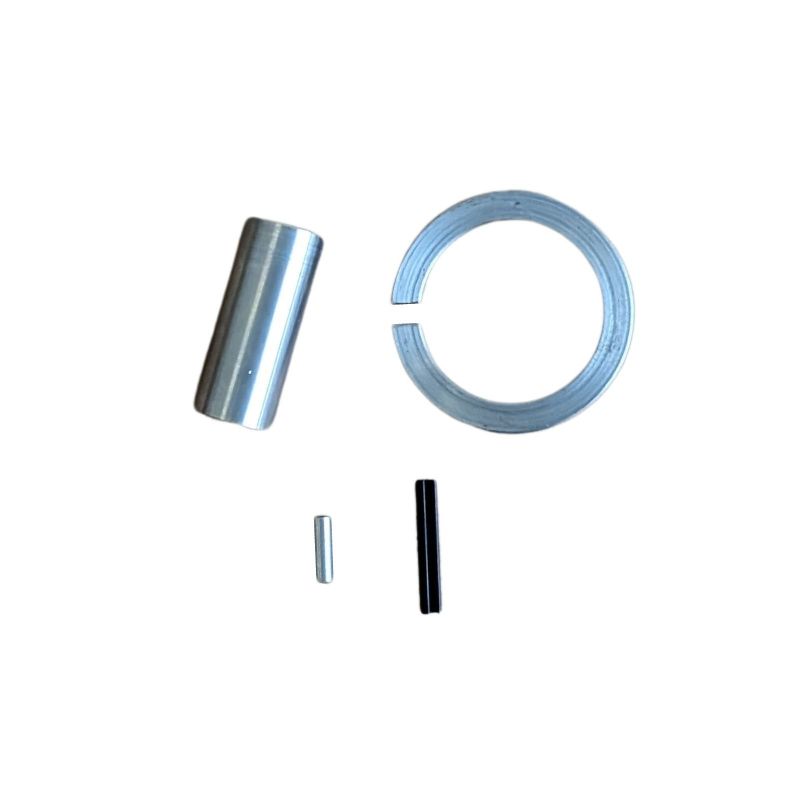

Contenu:

(1) Douille métallique, diamètre extérieur env. 12,45 mm, diamètre intérieur env. 10,2 mm, longueur env. 30mm

(2) Anneau métallique fendu, diamètre extérieur env. 36,6 mm, diamètre intérieur env. 27,3 mm, épaisseur env. 4 mm, largeur de fente env. 2mm

(3) Petit tube métallique, diamètre extérieur d'environ 3,9 mm, diamètre intérieur d'environ 3 mm, longueur d'environ 9,5 mm.

(4) Goupille cylindrique, diamètre extérieur env. 3 mm, longueur env. 20mm

Le manchon métallique (1) compense la différence de diamètre des deux arbres de distributeur lorsque l'entraînement de distributeur Lucas d'origine est placé sur l'arbre de l'allumage 123. Lors de l'installation, un trou de 3 mm doit être percé à travers ce manchon métallique. Nous en reparlerons plus tard.

Avant de fixer l'entraînement d'origine du distributeur Lucas, l'anneau métallique (2) est poussé du bas sur le "col" de l'allumage 123 jusqu'au sommet. Puisque l'allumage 123 est d'env. 4mm trop long au total, l'anneau métallique compense la différence de hauteur. Après l'installation, cet anneau métallique se place exactement dans la pince qui maintient le distributeur en place. La fente dans l'anneau métallique permet de serrer le distributeur avec la pince d'origine.

Le petit tube métallique (3) réduit le diamètre du trou de montage qui traverse l'arbre de l'allumage 123. Comme les trous de l'entraînement d'origine (en acier trempé) ne peuvent accueillir qu'une goupille de 3 mm, mais que le trou de l'arbre de l'allumage 123 a un diamètre de 4 mm, le tube élimine tout jeu de fixation.

La goupille cylindrique (4) est utilisée pour fixer l'entraînement du distributeur Lucas d'origine à l'arbre de l'allumage 123. Pour ce faire, vous devez cependant encore percer un trou de 3 mm à travers le manchon (1). Mesurez soigneusement la distance entre le trou de l'arbre d'allumage 123 et le boîtier d'allumage 123. Le trou de 3 mm dans le manchon (1) doit être d'env. A 0,4 mm du bord du manchon (1) afin que le manchon ne frotte pas contre le boîtier du distributeur pendant le fonctionnement.

Après la transformation, l'arbre du distributeur doit présenter un jeu axial d'env. 0,2-0,3 mm. Ceci est réalisé en insérant des rondelles appropriées entre l'entraînement du tachymètre et le boîtier du distributeur.
